pps除塵布袋優(yōu)點(diǎn)

PPS除塵布袋耐溫性能良好，因?yàn)橛泻芏酂煔獗旧淼臏囟容^高，所以選擇除塵布袋時(shí)，一定要保證可以在高溫環(huán)境中應(yīng)用才行。PPS除塵布袋的耐溫性能非常不錯(cuò)，熔點(diǎn)在285℃，連續(xù)使用溫度和瞬時(shí)使用溫度分別為190℃和230℃。所以高溫環(huán)境中使用也是沒有問題的，耐用性有保障。

PPS除塵布袋耐腐蝕性強(qiáng)，實(shí)際上PPS材質(zhì)的優(yōu)勢主要是在耐腐蝕性上，其可以有效保證耐酸和無機(jī)酸，也同樣具有一定耐氧化劑的性能。這也是其材質(zhì)的優(yōu)勢所在，如果是一些強(qiáng)酸堿煙氣的工況下，確實(shí)還是要使用到這樣的一種材質(zhì)除塵布袋。

PPS除塵布袋阻燃效果良好，因?yàn)镻PS除塵布袋本身就是不燃物，所以可以保證阻燃性能，安全性也同樣都是有保障的。有一些燃煤鍋爐，或者是垃圾焚燒爐等都是非常適合使用到這樣阻燃效果好的除塵布袋，安全性也同樣有保障。

PPS除塵布袋性能

一般性能：除塵布袋材料PPS為一種外觀白色、高結(jié)晶度、硬而脆的聚合物，純PPS的相對(duì){HotTag}密度為1.3，但改性后會(huì)增大。PPS有吸水率極小，一般只有0.03％左右。PPS的阻燃性好，其氧指數(shù)高達(dá)44％以上；與其他塑料相比，它在塑料中屬于高阻燃材料（純PVC的氧指數(shù)為47％、PSF為30％、PA66為29％、MPPO為28％，PC為25％）。

機(jī)械性能： 純PPS的機(jī)械性能不高，尤其沖擊強(qiáng)度比較低。以玻璃纖維加強(qiáng)后會(huì)大幅度提高沖擊強(qiáng)度，由27J/m增大到76J/m，增大3倍；拉伸強(qiáng)度由6Mpa增大到137Mpa，增大1倍。PPS的剛性很高，在工程塑料中少見。純PPS的彎曲模量可達(dá)3.8Gpa，無機(jī)填充改性后可達(dá)到12.6Gpa增大5倍之多。而以剛性著稱的PPO僅為2.55Gpa，PC僅為2.1Gpa。除塵布袋材料PPS在負(fù)荷下的耐蠕變性好，硬度高；耐磨性高，其1000轉(zhuǎn)時(shí)的磨耗量僅為0.04g，填充F4及二硫化鉬后還會(huì)進(jìn)一步得到改善；PPS還具有一定的自潤性。PPS的機(jī)械性能對(duì)溫度的敏感性能

熱學(xué)性能：PPS具有優(yōu)異的熱性能，短期可耐260℃，并可在200~240℃下長期使用；其耐熱性與PI相當(dāng)，僅次于F4塑料，這在熱固性塑料中也不多見。

電學(xué)性能：PPS的電性能十分突出，與其他工程塑料相比，其介電常數(shù)和介電損耗角正切值都比較低，并且在較大的頻率、溫度及溫度范圍內(nèi)變化不大；PPS的耐電弧好，可與熱固性塑料媲美。PPS常用于電器絕緣材料，其用量可占30％左右。

環(huán)境性能：除塵布袋材料PPS的最大特點(diǎn)之一為耐化學(xué)腐蝕性好，其化學(xué)穩(wěn)定性能僅次于F4；PPS對(duì)大多酸、酯、酮、醛、酚及脂肪烴、芳香烴、氯代烴等穩(wěn)定，不耐氯代聯(lián)苯及氧化性酸、氧化劑、濃硫酸、濃硝酸、王水、過氧化氫及次氯酸鈉等。PPS的耐輻射性好。

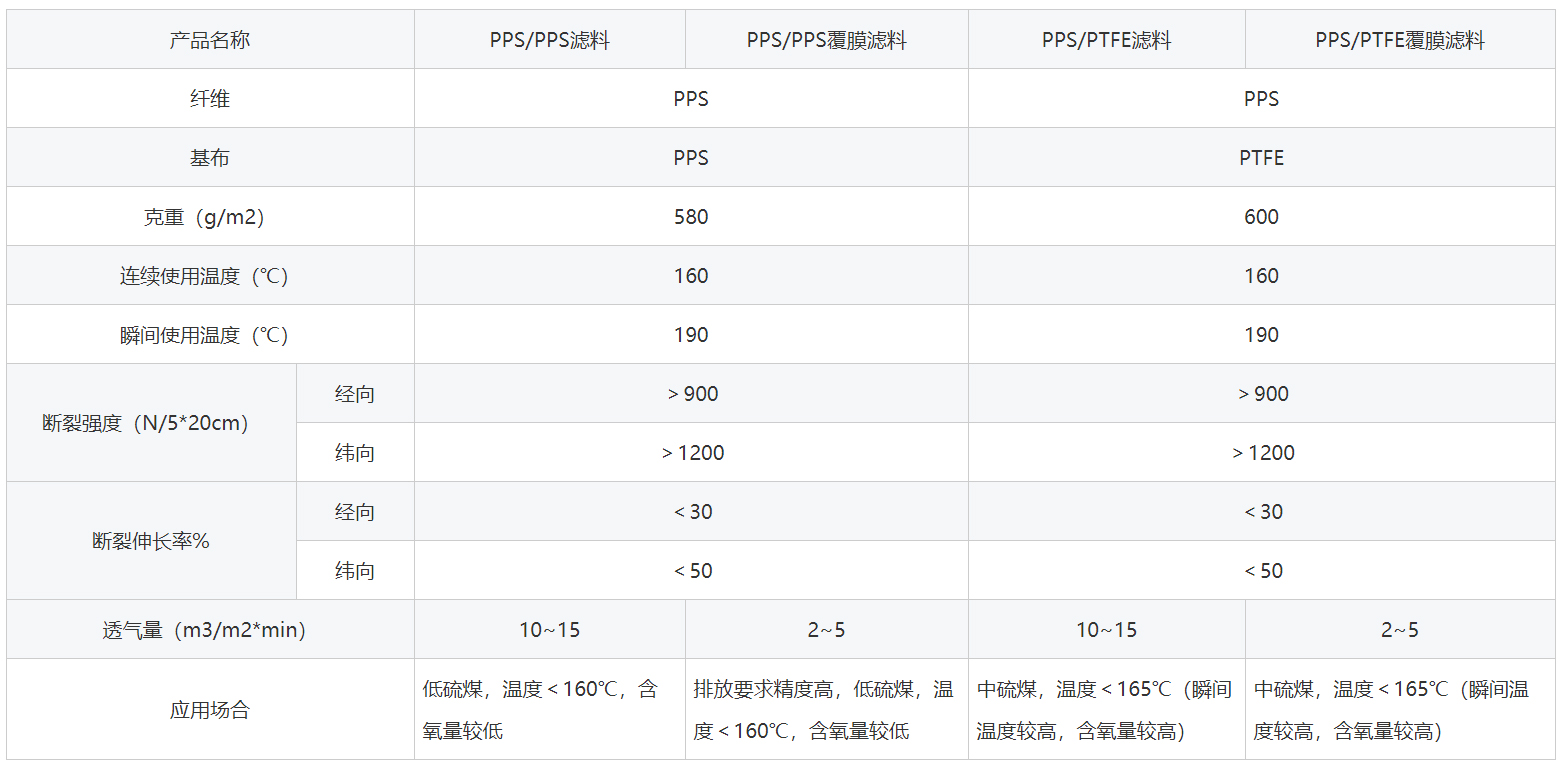

PPS除塵布袋參數(shù)

PPS除塵布袋案例
